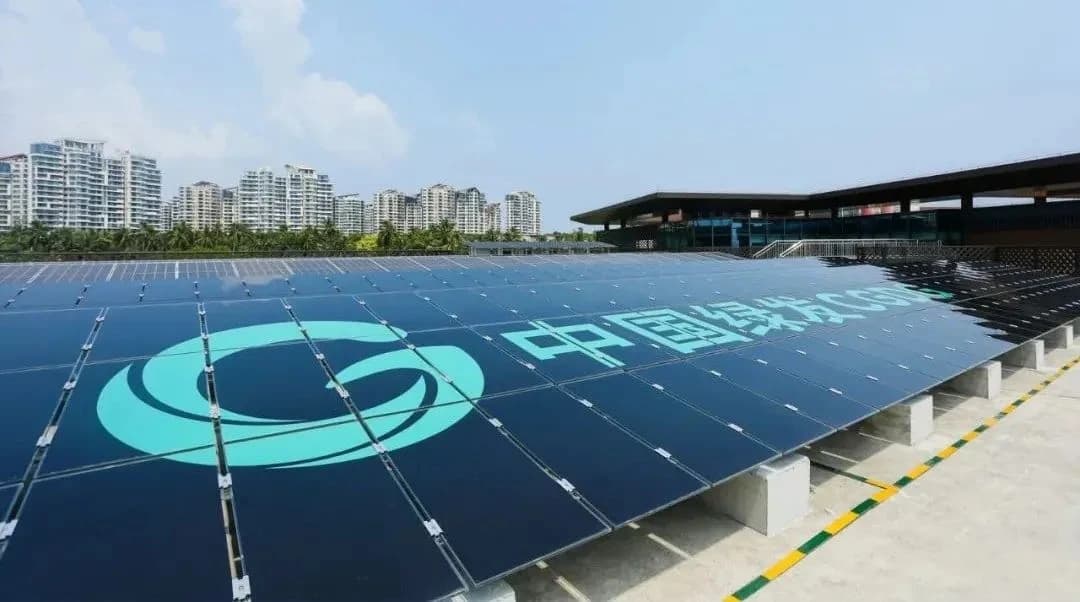

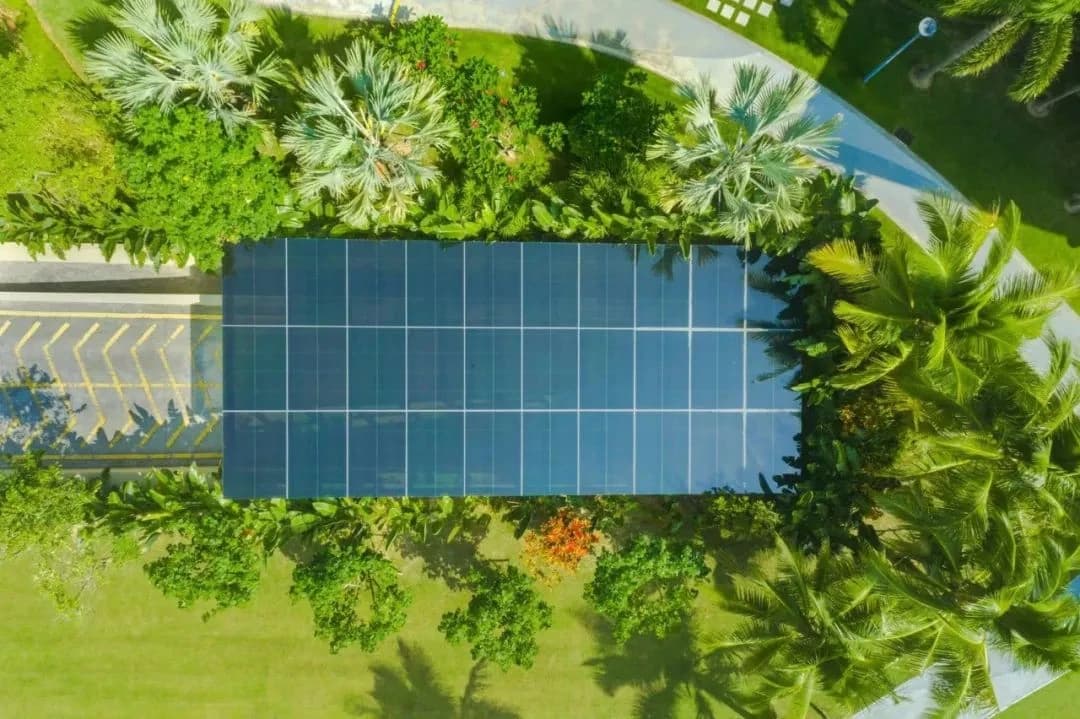

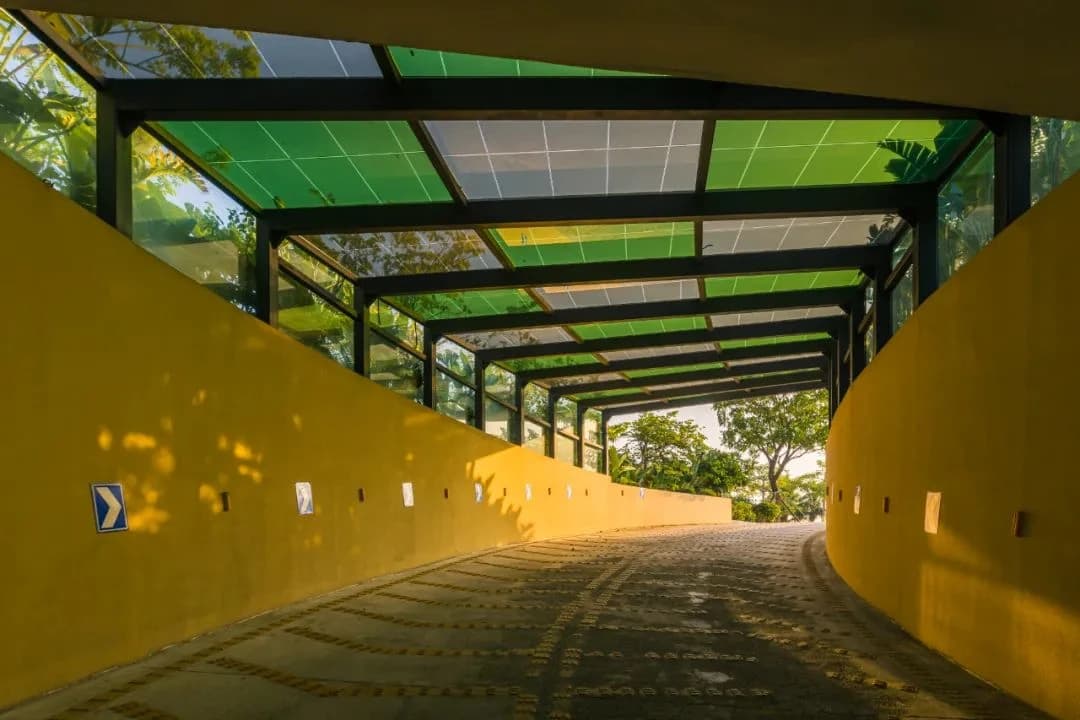

این پروژه یکی از نمونه‌های شاخص استفاده از فناوری شیشه خورشیدی CdTe در سقف سازه‌های بزرگ معماری است.

۰۱بخش

مشخصات فنی

بر اساس اطلاعات رسمی شرکت ASP

فناوری: خورشیدی CdTe لایه‌نازک
نوع کاربرد: سقف خورشیدی یکپارچه با ساختمان
تعداد شیشه‌های خورشیدی: ۱۶٬۱۴۰ قطعه
ابعاد شیشه‌ها: متنوع
ظرفیت نصب‌شده: حدود ۱٫۳ مگاوات
تولید برق سالانه تخمینی: ۱٬۴۰۰٬۰۰۰ کیلووات‌ساعت
کاهش انتشار کربن سالانه: بیش از ۱٬۳۰۰ تن

۰۲بخش

عملکرد سیستم خورشیدی

با توجه به اعداد اعلام‌شده، می‌توان چند شاخص دیگر را نیز محاسبه کرد.

میانگین توان هر شیشه

≈ ۸۰٫۵ وات

۱٬۳۰۰٬۰۰۰ وات ÷ ۱۶٬۱۴۰ قطعه

البته این مقدار میانگین است و به معنای یکسان بودن توان تمام شیشه‌ها نیست.

تولید برق سالانه به ازای هر کیلووات ظرفیت نصب‌شده

≈ ۱٬۰۷۷ کیلووات‌ساعت در سال

۱٬۴۰۰٬۰۰۰ ÷ ۱٬۳۰۰

ضریب ظرفیت تقریبی سیستم

حدود ۱۲٫۳ درصد

این محاسبات بر اساس ظرفیت و تولید سالانه تخمینی اعلام‌شده انجام شده‌اند، نه داده‌های اندازه‌گیری‌شده بهره‌برداری.

۰۳بخش

معماری پروژه؛ طراحی سقف به شکل بال‌های پرنده

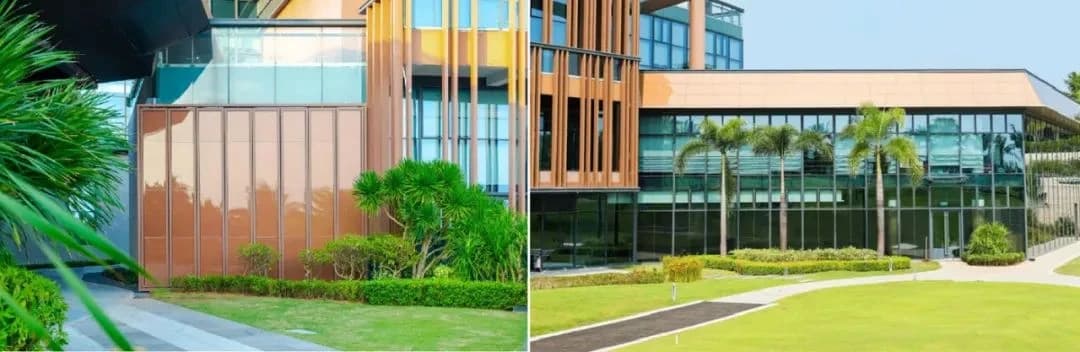

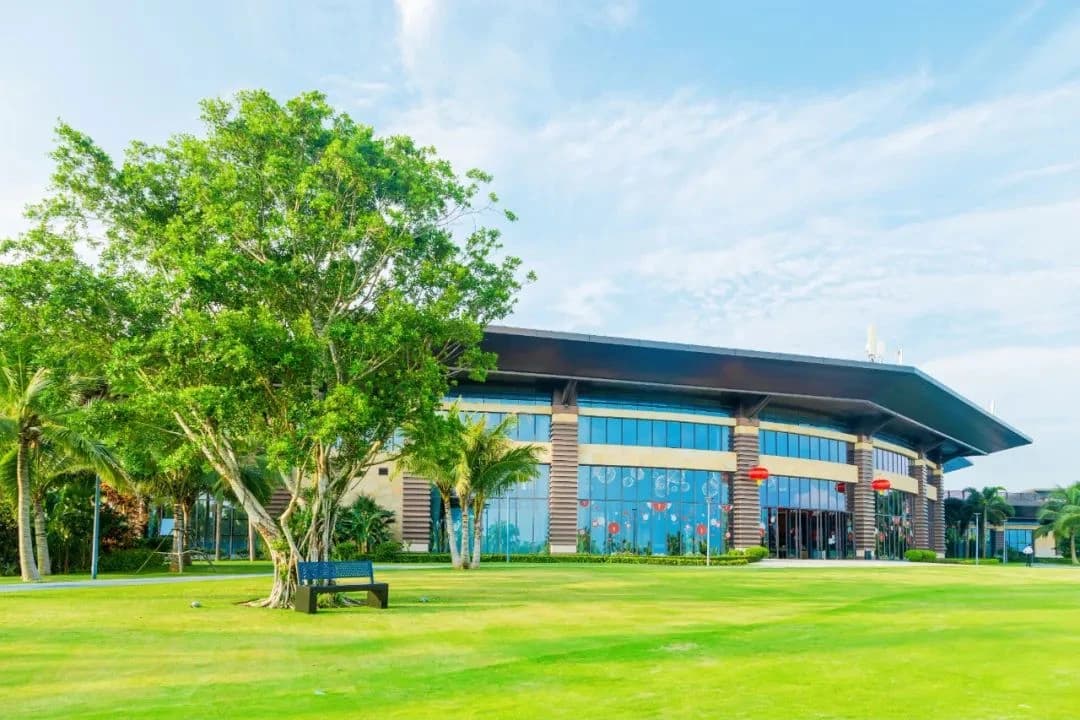

این ساختمان در منطقه لین‌گانگ شانگهای قرار دارد و طراحی آن بین سال‌های ۲۰۱۹ تا ۲۰۲۲ انجام شده است.

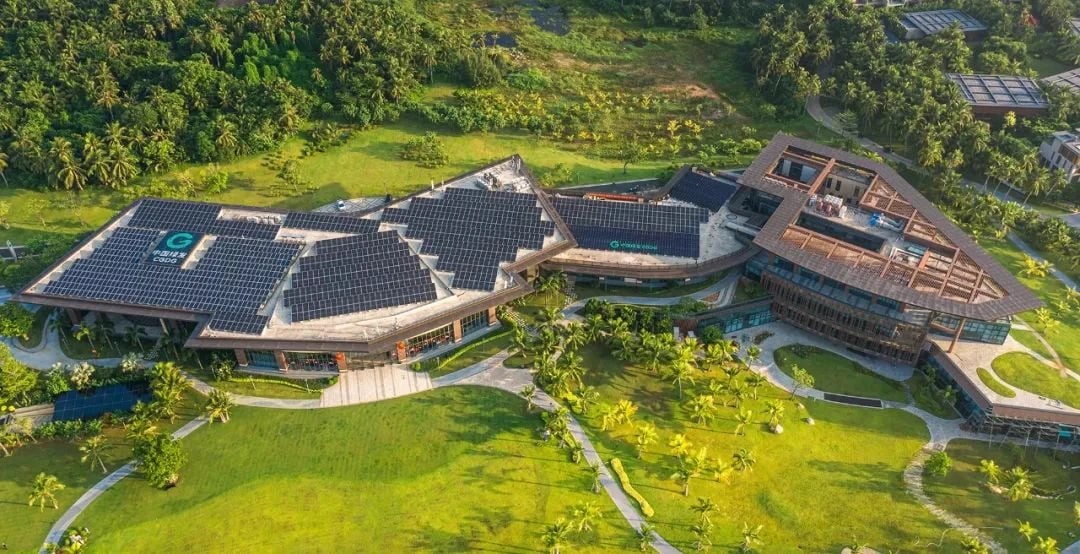

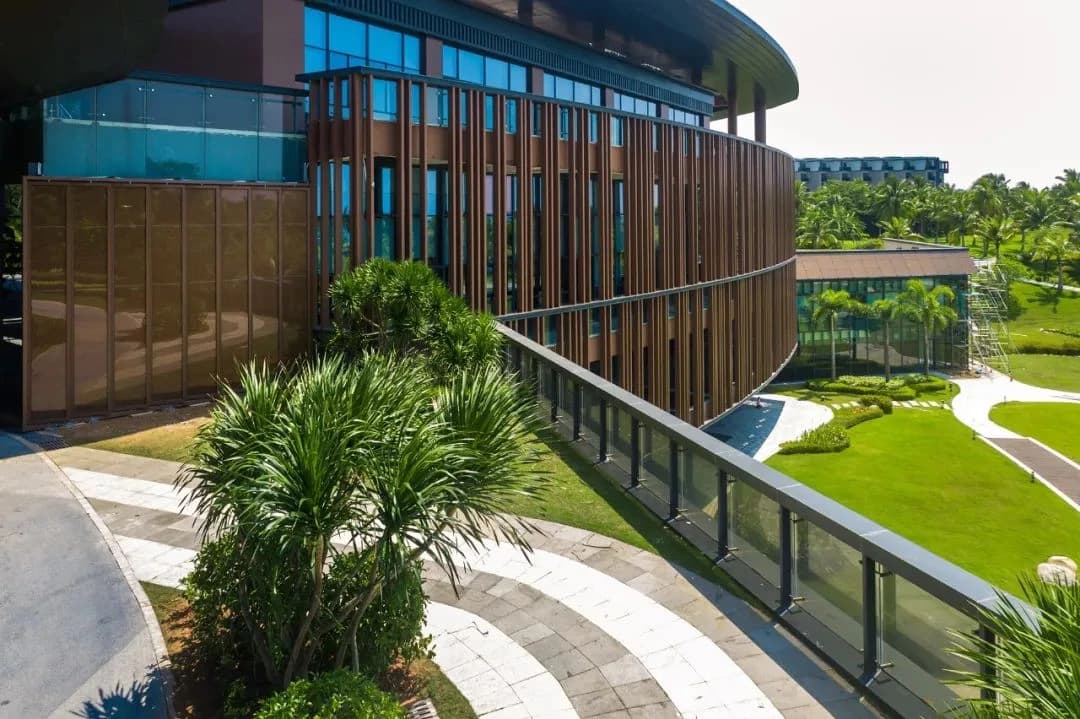

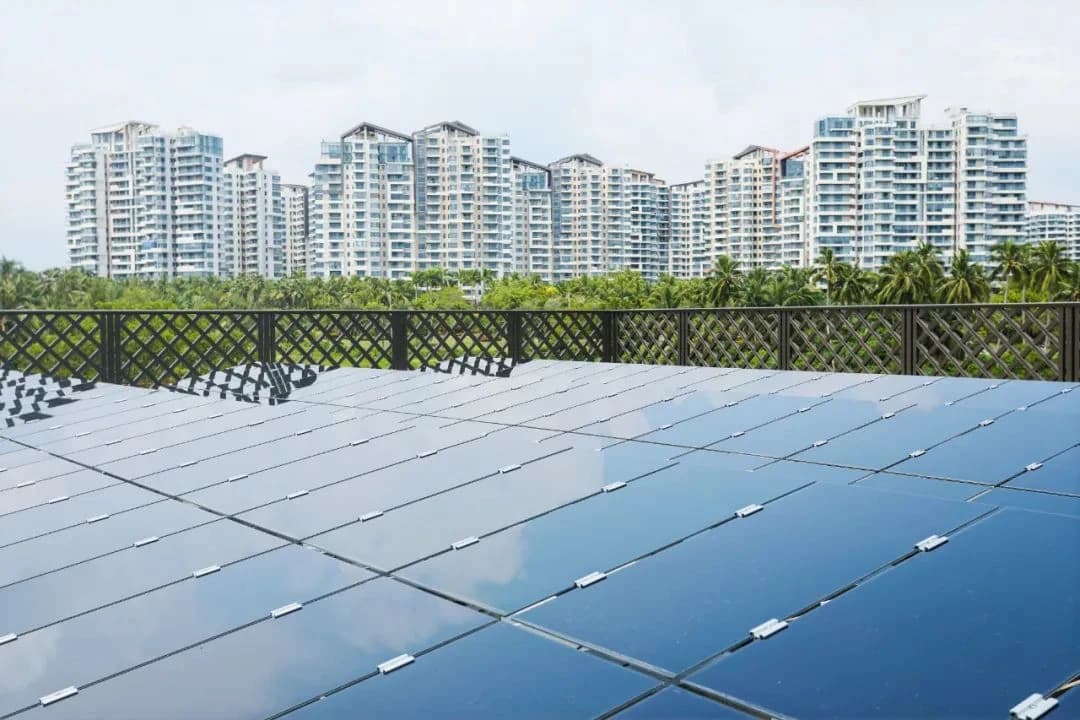

معماران، فرم کلی ساختمان را با الهام از دو بال گشوده طراحی کرده‌اند. شیشه‌ها و صفحات خورشیدی روی سقف به شکلی منظم و لایه‌لایه قرار گرفته‌اند تا با فرم معماری هماهنگ باشند.

نکته جالب این است که طراحی سقف صرفاً زیبایی‌شناختی نیست؛ زاویه دریافت تابش خورشید و تهویه تجهیزات زیر سقف نیز در طراحی لحاظ شده‌اند.
